開關電源模塊溫升測試方法

2020-05-15

在電源設計過程中,溫度過高會影響產品穩定性,溫升實驗是保證電源能夠安全穩定工作的重要因素之一。測試方法通常用熱成像儀拍攝或熱電偶法,其中成像儀拍攝法受被測物體與儀表之間的距離及輻射通道上水汽、煙霧、塵埃等介質影響,測量精度較低,下面主要介紹熱電偶法。


熱電偶的工作原理是基于seeback效應,倆種不同成分的導體倆端連接成回路,倆端溫度不同則在回路內產生熱電流的物理現象。該測試方法測溫元件直接與被測介質接觸,直接測得被測物體的溫度,有簡單、可靠、測量精度高的優點。


熱電偶法需要配合臺式溫度數據采集設備,配合上位機軟件可實時記錄溫度曲線。要準備熱電偶線、熱電偶膠和高溫膠紙,高溫膠紙用于固定熱電偶,再使用熱電偶膠將熱電偶固定到要測試的部位。

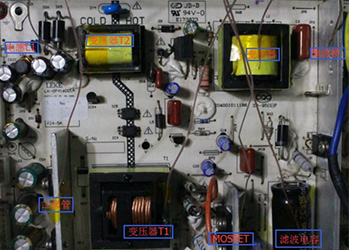

 熱電偶布線

然后要對熱電偶進行編號,以便在儀器上分辨出各自通道對應的溫度,依規格設定好測試條件,然后在上位機軟件可查看溫度數據曲線。

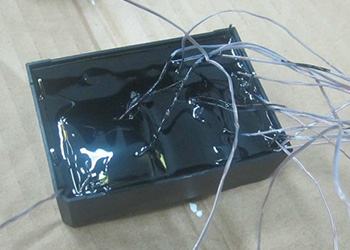

電源模塊多數是灌封類產品,要想測試內部元器件的溫升,需要在裸板套裝外殼灌封前,將熱電偶布到內部關鍵元器件表面,再進行灌膠。



測試時熱電偶走線盡量避免被測元器件的散熱,應模擬產品在實際工作的樣子。


開關電源模塊因其原理會產生損耗,最終以熱能的形式展示出來。溫升會降低元器件性能并加劇損耗,所以對內部元器件進行溫升測試,了解關鍵元件的溫度變化過程,可以幫助工程師改善產品。
