我們?nèi)粘６鄶?shù)接觸的電源大致可分為用于交流電路的電源變壓器，或是由多個電子元件組成的開關電源及線性電源，它們都存在隔離和非隔離型倆種。非隔離電源多數都是共地的，也就是輸出端也是對地電壓，存在觸電危險及共地雜波干擾的可能。

而隔離電源通常使用1比1變壓器將輸入輸出隔離開來，輸出端對地懸空，任何一根輸出線對地無電壓，因為不是同一個電力系統，所以人觸摸到任何一根輸出線都不會觸電。市電之所以分火線零線就是因為零線接地，火線對零線有電壓，當人摸到火線會觸電，而隔離變壓器出來的線不接地，所以任何一根都對人無危險。另外還可以通過鐵芯的高頻抑制作用濾除市電雜波干擾，不過一般使用隔離電源主要都是為了安全性能。

隔離型變壓器如上圖所示：它的初級線圈和次級線圈是完全獨立的，在一些特點場合還會在初次級之間加靜電隔離用以消除高頻干擾。其安全性能最好，有時即便不需要變壓也會采用這種，如輸入輸出都是220V的專用隔離變壓器。

非隔離型變壓器又稱自耦變壓器，一般以調壓器的形式出現，由于只有一個線圈，很方便做成可調壓的結構。在同樣重量的前提下要比隔離型變壓器的功率要大。

由電子元件組成的電源可分為開關電源、線性電源、阻容降壓型電源三種，其中隔離型線性電源帶有笨重的變壓器，很容易區分。阻容降壓型電源屬于非隔離型電源，下面說明下隔離型開關電源和非隔離開關電源的區分。

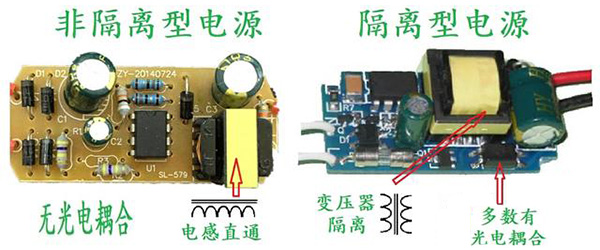

如上圖所示：非隔離電源采用的是一個線圈電感，而隔離電源模塊把電感做成變壓器的形式，將輸入輸出完全隔開，輸入輸出的反饋多數采用光耦完成。簡單判斷可看電源是否存在光耦，如存在就是隔離電源，如沒有則是非隔離電源的幾率大。因為有的隔離電源是不帶光耦的，但是非隔離電源一定不帶光耦。

對于一些看不了或是要分清的，可使用萬用表來測試。把萬用表撥至歐姆檔的高阻檔位，指針表R*10K、數字表用二極管檔，直接測量電源輸入和輸出端之間是否處于∞大的絕緣狀態，并且每根線的正反向都要量。假如是隔離型電源無論怎樣測量都不會導通，反之則是非隔離。
