在工控行業中，工業控制機因?yàn)殚L時間的運行，直流電源模塊容易受到干擾和出現故障。因?yàn)槠涔ぷ鳝h(huán)境有可能是戶外或高壓高磁場環境，如果只是靠電源本身的隔離保護功能，可能會有不足，因此為了更好的保護模塊及后級電路，需要外加外圍電路來防護。下面說說電源和系統的兩種防護方案。

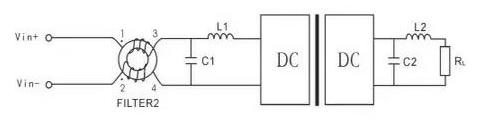

在實際應用中，電路會產生共模干擾，可以在模塊的輸入端采用共模扼流圈進行抑制。下面是DCDC電源模塊采用共模扼流圈的電路圖，如下圖所示：

    這種方案可防止前級電源對模塊的干擾，同時可隔斷模塊自身產生噪聲對前級電路的影響。在高要求的場合可在輸入輸出端加上濾波LC，可以有效地抑制模塊紋波噪音。但其濾波電路參數的選擇要適當，如輸出電容值C2要避免過大，防止模塊啟動不良或損壞。

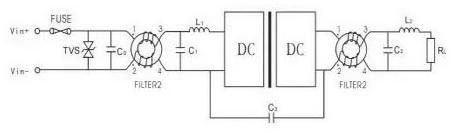

當應用在高電壓場合時，電源輸入端有可能會出現高電壓脈沖沖擊，在對干擾性強或EMC要求嚴格的電路中，應在輸入端加上自恢復FUSE及TVS管進行一級防護。電路圖如下圖所示：

    這種方案需在輸出端也增加共模扼流圈或安規電容，這樣可以將高脈沖干擾電壓鉗制在模塊的可承受范圍內。但是對TVS管選擇需要根據不同的場合來選擇相應功率和電壓值，才能有效防止由于瞬間強烈干擾所造成的影響，在對于有長期脈沖沖擊的現象，需增加持久過壓過流鉗制電路保護。

    在工控系統的電源采用1:1隔離變壓器供電是傳統的抗干擾措施，對電網尖峰脈沖干擾能起到很好的效果。但1:1隔變效果的好壞取決于屏蔽工藝，最好的是選用0.2 mm厚的紫銅板材，在原副邊上各加一個屏蔽層。原邊屏蔽層通過一個電容器和副邊屏蔽層接一起，再接到副邊的地上，或者原邊屏蔽層接原邊地線和副邊屏蔽層接副邊地線。這種方案還能有效的隔離了接地環路的共模干擾，缺點是其體積較大。

    工控電源系統的抗干擾措施還有很多，如：拉專線供電法、采用電源凈化器、鐵磁諧振交流穩壓器、在線式UPS 等抗尖峰脈沖干擾效果都很好。
