開關電源是由PWM（脈沖寬度調制）控制IC和MOSFET構成的，其原理是控制開關管接通和關斷的時間比率，工作流程是整流成直流--變換成所需要不同電壓的交流--整流成直流輸出。具有小體積、高效率等優點，廣泛應用于主機、數碼產品、工業自動化、通訊設備、監控、LED照明、電力、軍工、科研、儀器儀表、醫療設備等領域。

      開關電源結構由主電路、控制電路、檢查電路、輔助電源組成。開關電源按類型分為隔離型和非隔離型，倆者區別在于隔離型輸入和輸出電路是不共地的，而非隔離型是共地的。

      開關電源的工作模式有頻率、脈沖寬度固定模式；頻率固定、脈沖寬度可變模式；頻率、脈沖寬度可變模式。輸出電壓方式有直接輸出電壓方式、平均輸出電壓方式、幅值輸出電壓方式。

      頻率、脈沖寬度固定模式和直接輸出電壓方式一般用于逆變電源、DCDC電源變換，頻率固定、脈沖寬度可變模式、頻率、脈沖寬度可變模式和平均輸出電壓方式、幅值輸出電壓方式一般用于穩壓開關電源。

      目前市場上的開關電源大致上可分為3大類，分別是串聯式電源、并聯式電源、變壓器式電源。

      串聯式開關電源原理圖如上所示：Ui是工作電壓，K是控制開關，R是負載。當K接通和關斷，在負載兩端都可以得到一個脈沖調制的輸出電壓uo。串聯式開關電源的缺點是容易產生EMI干擾和帶電，所以一般都會增加整流二極管和濾波電路，如下圖所示：

并聯式開關電源原理圖如下圖所示：

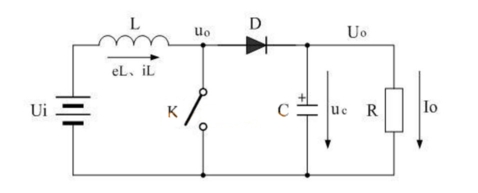

      其中Ui是工作電壓，K是控制開關，R是負載，L是儲能電感。當K接通，輸入電源開始對L加電，電路在L中產生磁場。當K關斷時L會產生反電動勢，反電動勢產生電流的方向和原電流方向相同，會在負載上產生較高電壓。因此會增加整流濾波電路，如下圖所示：

      當K接通時，輸入電源開始對L加電，當K關斷時，反電動勢與電流方向相同，但是與開關關斷前的方向相反，控制開關倆端的輸出電源等于輸入電壓與反電動勢之和。

      選擇開關電源一般要考慮輸入電壓規格、功率、負載特性、工作溫度及保護功能等方面。
